分布式控制系統

當前位置: 首頁 > 產品中心 > 中控系統 > 分布式控制系統

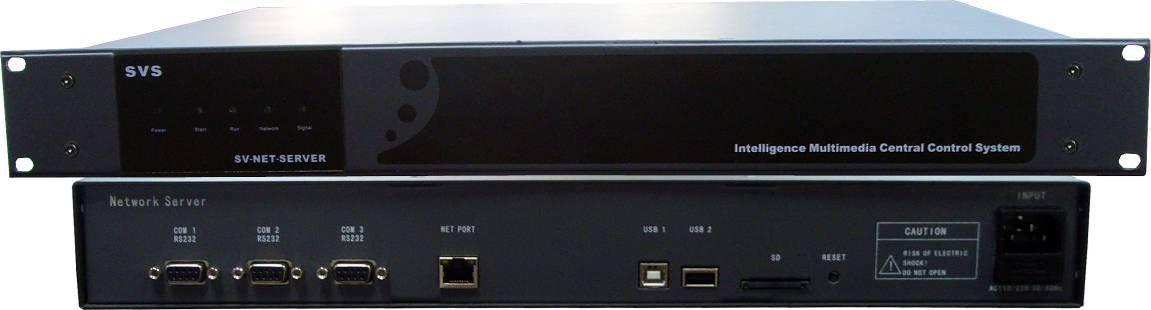

型號: SV-NET-SERVER

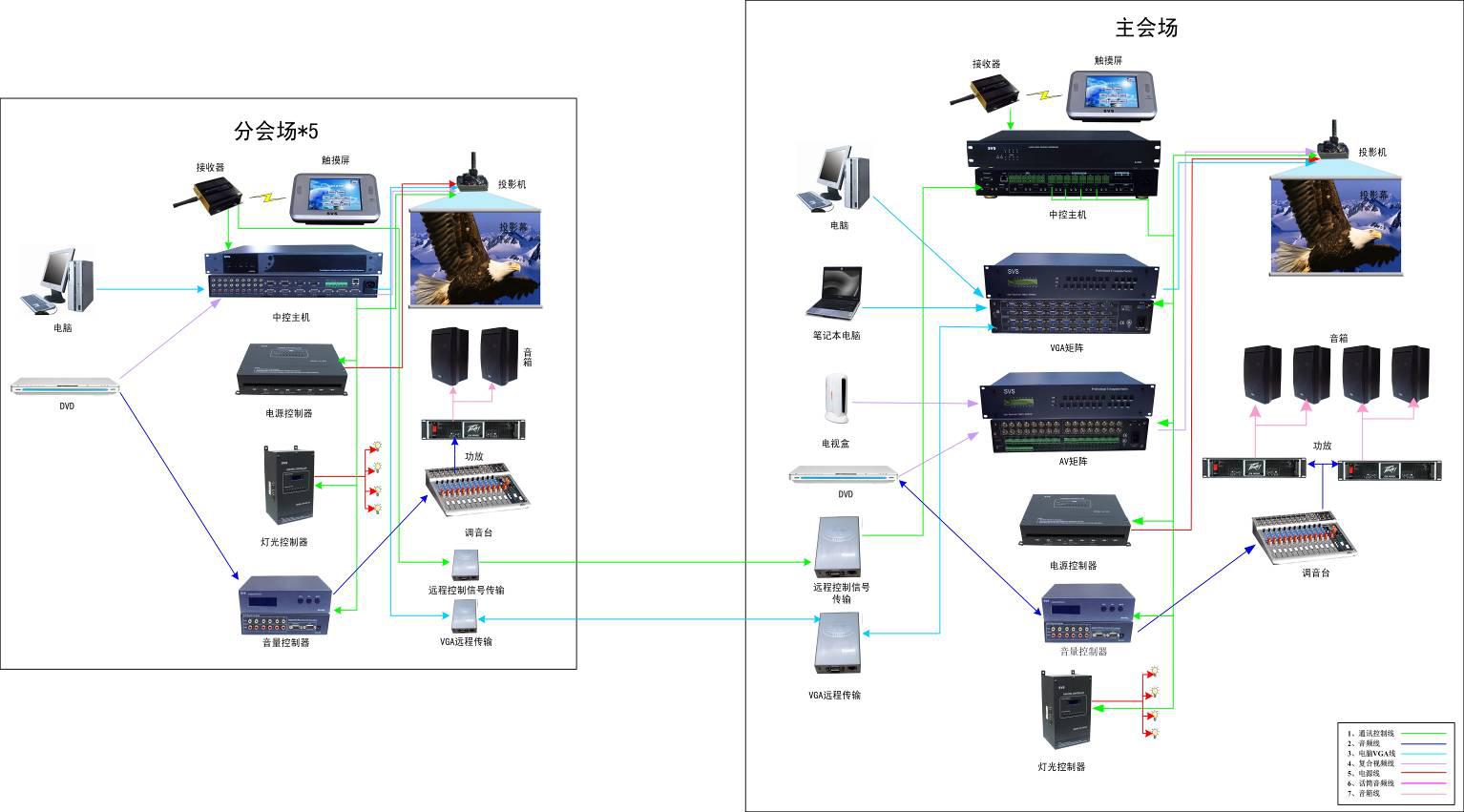

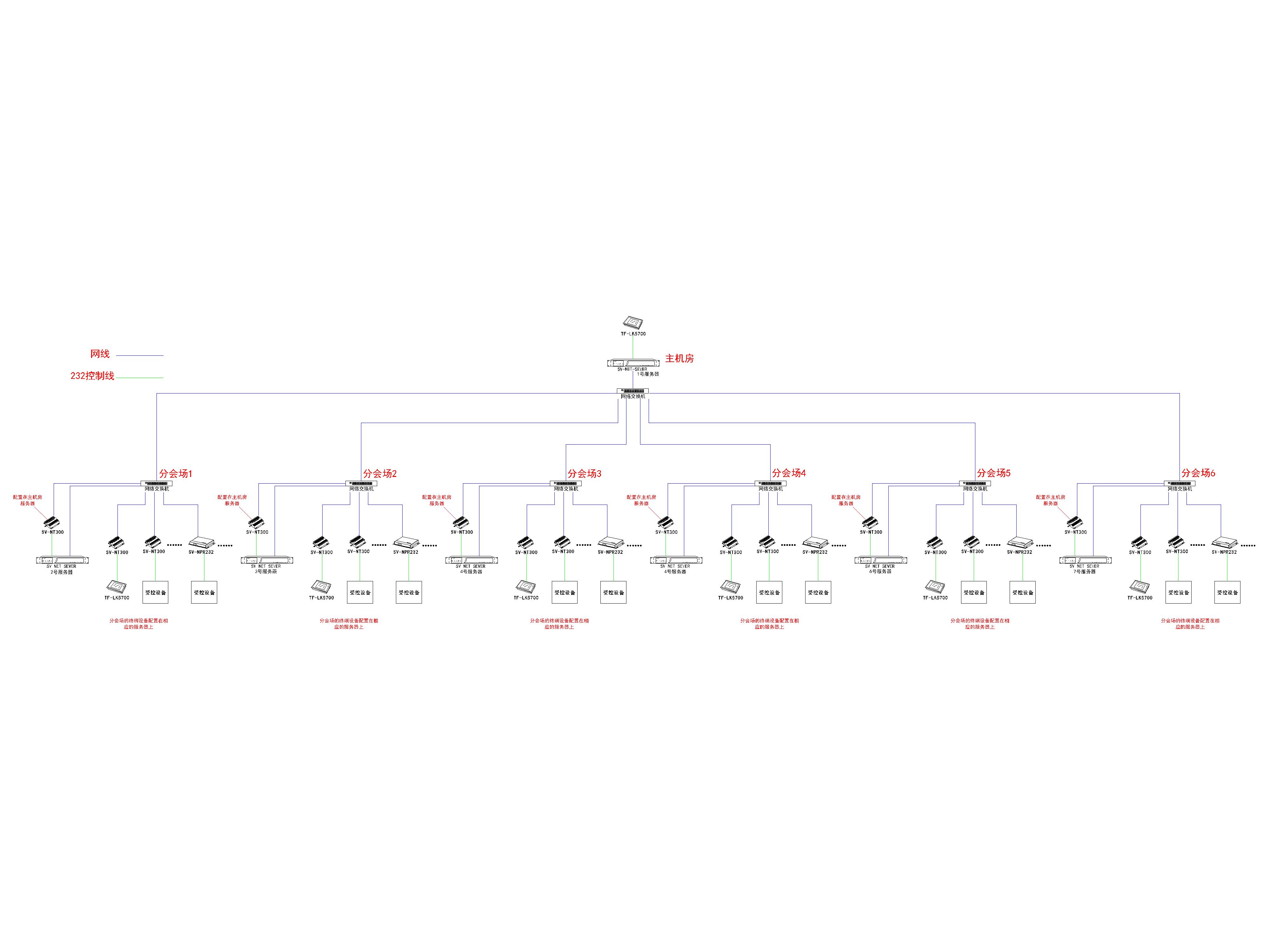

簡 介: 網絡可編程中控主機，適用于各種基于網絡控制型會場

參數配置

主機參數：

主機內置WinCE 5.0操作系統

PCB按工業級標準設計

主機配有以下接口：

標準RJ45網絡接口一個,用于網絡數據通訊；

DB9型串口三個，用于機器設置及控制數據傳輸；

USB 接口一個，用于機器軟件更新；

電源接口一個，采用AC220/110V供電；

主機采用標準1U機箱放置

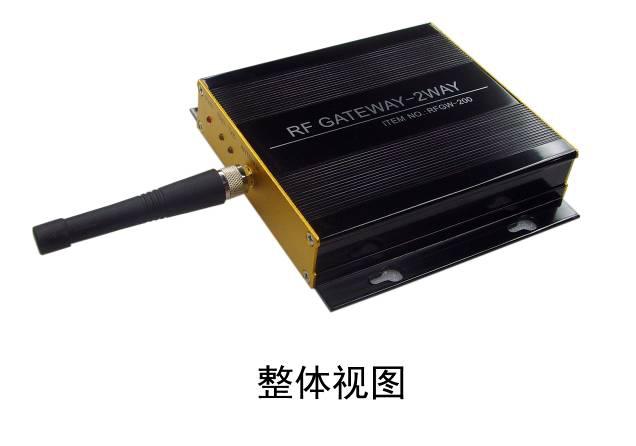

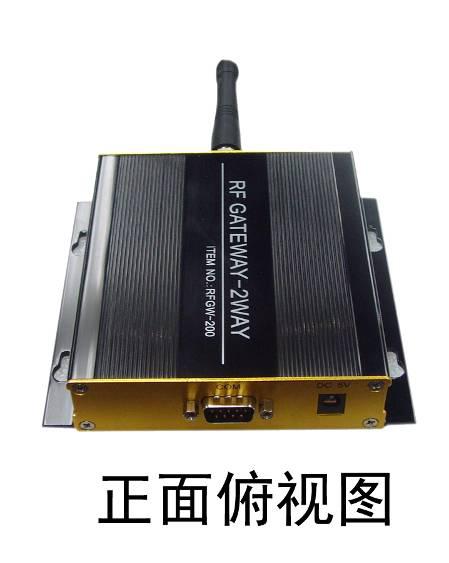

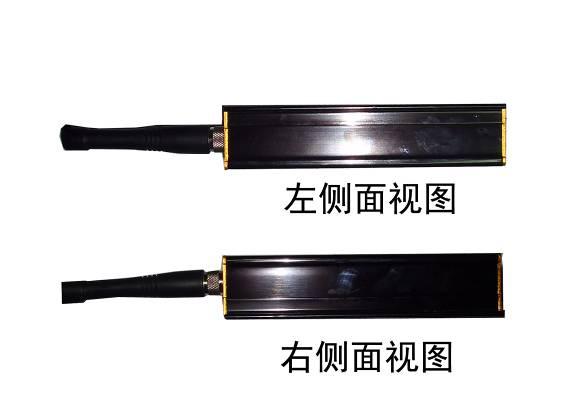

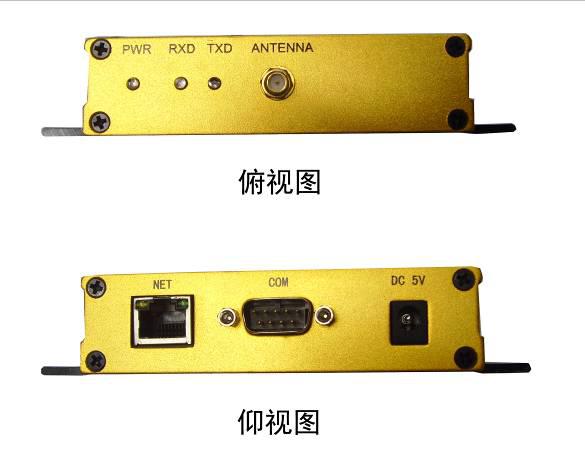

RFNET-300（雙向無線網絡接收器）





觸摸屏無線接收器，采用433MHZ通信頻率，無線可視距離80米，同時可通過網絡服務器進行通絡控制，也可使用RS232有線方式進行控制，實現真正意義上的三通控制方式。網絡配置協議采用國際通用標準IPRS網絡協議,可實現同網絡服務器之間數據流打包上下行多線程通訊，且可自動被搜索功能，默認IP綁定MAC地址，實現1對1或多對多通訊，通過網絡服務器可自定義TCP/IP通訊方式或者無線通訊控制及RS232通訊方式，三種方式可任意選擇及組合并且相互不干擾不影響。
